北斗車載4G視頻監控終端BSJ-GD02-Q2集成ADAS高級駕駛輔助系統、DSM駕駛員監測系統,支持音視頻錄像、SD卡存儲、行駛數據記錄、平臺上傳、雙向通話、實時監控等功能,符合部標北斗協議(JT/T 794-2011、JT/T 808-2011)、部標視頻協議(JT/T 1076-2016、JT/T 1078-2016)、出租汽車服務管理汽車系統(JT/T 905-2014)等國家相關協議。支持與第三方平臺無縫對接;適用于出租車、網約車、小貨車、工程車等行業。

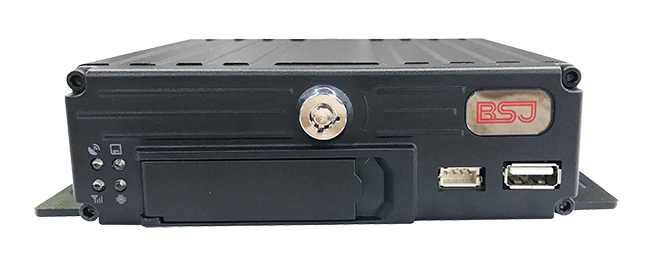

4G視頻監控終端BSJ-GD02-Q2
◆符合國家相關協議:部標北斗協議(JT/T 794-2011、JT/T 808-2011)、部標視頻協議(JT/T 1076-2016、JT/T 1078-2016)、出租汽車服務管理汽車系統(JT/T 905-2014)
◆支持4路720P高清視頻實時存儲與上傳
◆支持1路CVBS視頻輸出,可外接AV顯示屏實時視頻直播
◆支持遠程對講
◆同時支持2張SD卡循環存儲
◆擴展接口豐富,可外接油桿、廣告屏、計價器、評價器、車頂燈、安全模塊等外設。
◆可支持內置或外置WIFI模塊,通過WIFI連接高級助手(APP),可靈活配置設備參數,視頻實時查看與調取,方便攝像頭角度調整及故障查詢。
◆支持主動安全駕駛輔助系統(ADAS+DSM),ADAS:對車輛車道偏離、車距過近、碰撞等危險的駕駛行為進行語音預警提示并上傳平臺取證;DSM:對駕駛員的危險駕駛行為進行有效預警,如:疲勞、抽煙、打電話、分神等危險駕駛行為進行語音預警提示并上傳平臺取證。
◆支持手機有線連接:通過設備后置LAN/USB口及轉接線連接手機,以SE助手(APP),連接ADAS及DSM攝像頭畫面,設置或查詢參數。

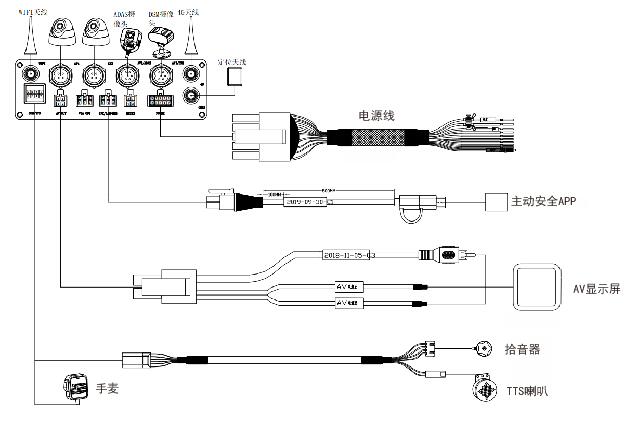

■ 設備連接示意圖1

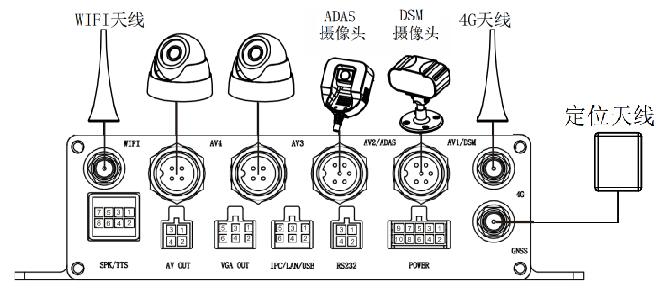

■ 設備連接示意圖2

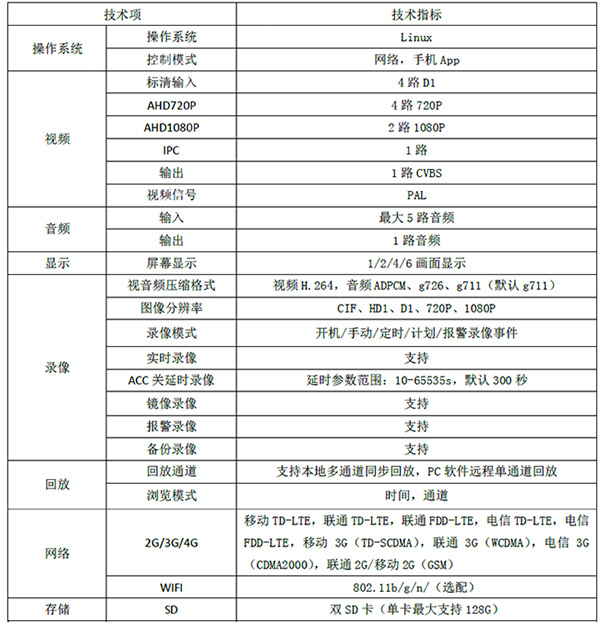

■ 技術指標

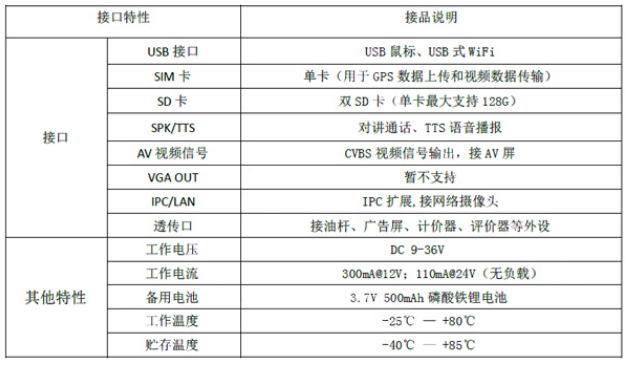

■ 接口特性
■ 設備安裝
1、設備安裝
(1)檢查設備
查看設備外觀是否良好,相關配件是否齊全。
(2)安裝SIM卡
打開設備前擋板蓋將SIM卡放入卡座。請避免用力過度損壞卡座,且不要在設備通電的狀態下進行插拔SIM卡的操作,請確保SIM卡具備上網功能。

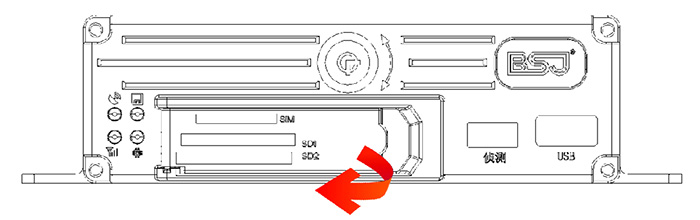

打開門板,安裝SIM卡
(3)選擇終端安裝位置要求
A.防水:應選擇不易進水的位置確保持終端的干燥,要注意遠離空調出風口以防在溫差變化時,有冷凝水積聚在終端內部嚴重影響產品的使用壽命。
B.防震:終端不能懸空安裝在長期振動較大位置。
C.防干擾:終端應遠離車內影音和對講等電子設備,防止傳導干擾和輻射干擾。
(4)連接汽車主電源及開關量線
按照線纜接口定義(表1)接好電源紅線(正極)應接汽車的常電即汽車主控電源正極。電源黑線(負極)應連接到汽車電源的負極或搭鐵,但要確保搭鐵之處導電良好。開關量線根據記錄儀要求連接表1中的ACC線和門磁線。
